1.0 Plantage du lecteur MP4 : Le FIRMWARE
Voici un exemple de plantage d'un lecteur MP4, l'affichage du sablier en continue ...
Avant de commençer, appuyez plusieur fois rapidement sur le bouton "Menu" pendant 10 secondes, si votre lecteur reste toujours sur le sablier il faut donc restaurer le Firmware, c'est-à-dire le programme interne qui communique avec le lecteur MP4.
Si vous possédez une sauvegarde de votre Firmware, et que votre lecteur est toujours détécté par votre ordinateur, reportez vous au paragraphe :
" 1.4 Flasher le lecteur MP4 "
Si vous possédez une sauvegarde de votre Firmware mais votre lecteur MP4 n'est plus détécté par votre ordinateur, reportez vous au paragraphe :
" 1.3 Le Réset "
Si vous n'avez aucun de ces choix, il va vous falloir démonter votre lecteur MP4, pour pouvoir faire cela vous devez avoir :
- Une pince à épilé en fer ou trombone en fer, plier en forme de "U" pour faire un contact.
- Un petit tournevis de précision plat.
- Et de la patience !
1.2 Le démontage
Il nous faut totalement découvrir les éléments de l'appareil, pour avoir toutes les informations nécessaires du Chipset, du type d'écran, et du PCB, il est possible que celles-ci soient aussi dissimulées derrière le petit écran LCD, et c'est notre cas !
Dévissons la petite vis au dos de l'appareil, puis faisons glisser soigneusement le dos de l'appareil vers le haut pour l'ouvrir.
Pour décoller l'écran, celui ci est fixé par un adhésif à son dos. Dans certains cas il est possible aussi que la références du PCB soit dissimulé derrière la Batterie Lithium , reportez vous dans la section Batterie pour savoir comment procéder à son démontage.

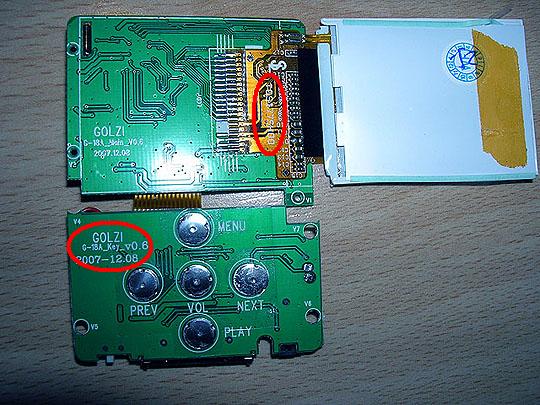

Apres l' ouverture du lecteur MP4 effectuez avec le plus grand soin, ici on peut observer les références inscrites sur ce PCB ( Printed Circuit Board = Circuit Imprimé ) :
G-18a_Key_v0.6 2007-12.08 et TGS177SH00
Notez la référence TGS177SH00 qui est celle de l'écran (SCREEN) généralement située sous l'écran TFT et G-18a_Key_v0.6 2007-12.08 celui de la version et la date du PCB, ensuite,
Concernant la référence du Chipset, celle-ci est affichée dans le menu setup visuel du lecteur, si vous ne l'avez jamais visualisé avant, elle est aussi normalement inscrite sur la puce (CHIPSET), dans notre exemple cela correspond :
CHIPSET : AK1025
Prenez en compte la nature du la Puce (CHIPSET) et le type d'écran (SCREEN) pour vos recherches, celui du PCB G-18a vous donnent une information complémentaire.
- CHIPSET : AK1025
- SCREEN : TGS177SH00
- PCB version : G-18a_Key_v0.6 2007-12.08 ( La version et la date peuvent être differentes )
Ce qui correspond dans notre cas à un Firmware wilson co. ltd. 9.1.52 brom 3.0.80.
Attention ce type de Firmware existe aussi pour d'autres lecteurs MP4 et ne fonctionne pas pour le nôtre, c'est pour cela qu’il faut prendre en considération la nature de la PUCE, de l'écran, du PCB pour que cela est une chance de fonctionner, si vous ne respectez pas cela vous devrez tout recommencer.
> Download FULL_FIRMWARE_wilson_co._ltd._9.1.52_AK1025__TGS177SH00 <
" Ou trouver le Firmware correspondant à mon lecteur MP4 ? "
Vous pouvez vous reporter à la section "Downloads" pour verifier si celui-ci est disponible pour votre lecteur ou bien vous reportez dans la section " Links " pour vos recherches.
Ou bien peut être l'avez-vous sur le cd-rom fourni avec votre lecteur MP4.
Dans notre cas je l'ai trouvé par le biais de site Chinois, car je n'ai pas trouvé de logiciel capable de faire un dump (sauvegarde) d'un Firmware wilson co. ltd. 9.1.52 brom 3.0.80 sur notre type de lecteur MP4.
1.3 Le Réset
Il arrive que le lecteur n'est plus détecté par l’ordinateur, vous devez procéder à une réinitialisation physique du lecteur MP4, appeler aussi réset pour qu'il le soit à nouveau.
Il vous faut dabord brancher votre lecteur MP4 sur le port USB de votre ordinateur via le câble fourni en s'assurant que celui-ci est en bon état , il va vous falloir une pince à épilé en fer ou un trombone en fer façonné en forme de "U , et là ou le faire glisser soigneusement 1 fois de bas en haut sur les pattes de la Puce Hynix Kor comme sur le schema ci-dessous.
Après quelques secondes votre ordinateur vous demandera d'installer un driver, le pilote du lecteur, acceptez et indiquez le driver fourni plus bas, si cela ne fonctionne pas, fermez cette fenêtre et suivre cette procedure :
- Gestionnaire de Périphériques
- Ouvrez l'arboressence du Contrôleurs de bus USB
- Cliquez sur le periphérique USB concerné
- Mettre à jour le pilote
- Installer à partir d'une liste
- Ne pas chercher je vais choisir le pilote à installer
- Disque fourni
- Téléchargez et essayez un des deux drivers contenus dans ce pack :
- Indiquez le repertoire du pilote puis valider.
Maintenant le lecteur MP4 devrait être reconnue, mais celui-ci n'est pas visible sur l'ordinateur, ne vous inquiétez pas cela est tout à fait normal.
Vous devez avoir apparaitre " USB 2.0 (H.S) ADFU Device " dans le gestionnaire de périphériques.
Vous voila en mode restauration, si cela n'a pas fonctionné recommencez cette manipulation autant que cela est nécessaire en observant les evenements de votre ordinateur.
1.4 Flasher le lecteur MP4
Avant de procéder au " Flash " du Firmware, nous allons le tester visuellement, et apporter des modifications si besoin avec le " logiciel FirmwareModify1.3 ".
> Download FirmwareModify1.3.exe <
Pour ce faire exécutez " FirmwareModify1.3.exe " puis cliquez sur "..." ( Select firmware to modify ) trouvez le Firmware à modifier ensuite sélectionnons les options désirées.
Menu French Selection language menu FM Sélection Yes Option radio activée si oui Type of Battery 3.6 v Li-polymer battery Selection voltage de la Batterie Logo Sélection Vue & Modification du logo de début et fin Screen Contrast Adjust Réglage du contraste de l'écran Nous pouvons aussi visualiser le logo du Firmware en cliquant sur " Logo preview ", ce qui permet de vérifier si celui-ci semble similaire à l'original. A présent si tout cela semble convenir, validons en cliquant " OK ".
Maintenant nous allons utiliser le logiciel " Mp3player Firmware Upgrading Tool "(RdiskUpdate) pour Flasher (restaurer) notre lecteur MP4 avec le Firmware wilson co. ltd. 9.1.52 pour AK1025 et TGS177SH00.
> Download Mp3player Firmware Upgrading Tool <
Installez et exéutez le programme.
La fenêtre de gauche " Device firmware information " indique le Firmware actuel sur notre lecteur, elle peut être néant ou autre suivant l'état du lecteur MP4, celle de gauche " Upgraded firmware information " celui du Firmware qui va servir de restauration de notre lecteur MP4.
Cliquez sur " select new firmware file " et trouvez le fichier du Firmware à flasher, si celui-ci ne se charge pas diminuez le nombre de caractere du nom de fichier.
Cliquez sur " Begin upgrading " pour poursuivre l'opération.
Aucun message d'erreur, l'opération s'est apparament bien déroulée, vous pouvez débrancher votre lecteur MP4 de l'ordinateur, dans le cas contraire cela veut dire que le Firmware ne convient absolument pas ou il est corrompu, il vous faut donc en chercher un compatible.
1.5 Le Test
Apres quelques instants, si le logo apparait c'est déja bon signe mais vérifiez ces points importants:
- La capacité de la mémoire, celle-ci doit être identique à l'initiale.
- Les menus et sous-menus, afin de vérifier d'éventuels bugs.
- Si la radio est bien présente et fonctionnelle.
Ces points ayant été vérifiés, rebranchez le à l'ordinateur, et effectuez un formatage de votre lecteur MP4.
Si votre lecteur reste toujours sur un écran noir, blanc, ou même le sablier :
- Appuyez sur la touche " Menu " plusieur fois rapidement.
- Votre lecteur possède un interrupteur, mettez le en arrêt puis sur marche.
- Sans le brancher sur votre ordinateur, faite un " Reset " pour le faire " Booter " pour de bon.
Si toujours rien :
- le Firmware ne convient pas.
- Si cela fonctionne mais certains paramètres sont manquants, cela est due à la compatibilité du Firmware qui n'est pas optimale pour votre lecteur.
Apres un controle complet, si tout vous semble correcte vous pouvez remonter le tout soigneusement.
